Kuvvetli ve Zayıf Akım Panoları Nedir? Farkları, Kullanım Alanları ve Seçim Rehberi

Modern yapılarda güvenli, kesintisiz ve verimli bir elektrik altyapısının anahtarı doğru panolama sistemlerinden geçer. İster bir endüstriyel tesis ister konut projesi olsun, elektrik dağıtımı ve iletişim altyapısı kuvvetli akım ve zayıf akım panoları üzerinden yönetilir.

Peki, bu iki pano türü tam olarak ne işe yarar, aralarındaki farklar nelerdir ve projeniz için doğru panoyu nasıl seçmelisiniz? Bu yazımızda elektrik tesisatının bu iki temel yapı taşını tüm detaylarıyla inceliyoruz.

Kuvvetli Akım Panosu Nedir ve Ne İş Yapar?

Kuvvetli akım panoları; elektrik enerjisinin tesise güvenli bir şekilde kabul edilmesini, dağıtılmasını ve bağlı cihazların aşırı akım veya kısa devre gibi risklere karşı korunmasını sağlayan ana merkezlerdir. Genellikle 220V, 380V (şebeke voltajı) ve üzeri yüksek gerilim hatlarında görev yaparlar.

Bu panolar, binanın veya tesisin “kalbi” konumundadır. Aydınlatma sistemleri, iklimlendirme (HVAC), ağır sanayi makineleri, asansörler ve priz hatları tamamen kuvvetli akım panolarından beslenir.

Öne Çıkan Kuvvetli Akım Pano Türleri

• Ana Dağıtım Panosu (ADP): Şebekeden gelen ana gücü karşılar ve alt panolara dağıtır.

• Tali Dağıtım Panosu: Belirli katlara veya bölümlere güç aktarır.

• Kompanzasyon Panosu: Tesisin reaktif güç dengesini sağlayarak cezai şartların önüne geçer ve enerji verimliliğini artırır.

• Motor Control Center (MCC): Sanayi tesislerinde elektrik motorlarının kontrolünü ve korunmasını sağlar.

Zayıf Akım Panosu Nedir ve Ne İş Yapar?

Zayıf akım panoları; elektrik enerjisini güç sağlamak amacıyla değil, veri, sinyal, haberleşme ve güvenlik akışını yönetmek için kullanan panolardır. Genellikle 12V, 24V veya 48V gibi düşük voltaj seviyelerinde çalışırlar.

İnsan hayatını ve bina güvenliğini doğrudan etkileyen acil durum sistemleri ve iletişim altyapısı bu panolarda toplanır. Bir tehlike anında yangın alarmının çalması veya güvenlik kameralarının kesintisiz kayıt alması zayıf akım sistemlerinin doğru kurgulanmasına bağlıdır.

Öne Çıkan Zayıf Akım Pano Türleri

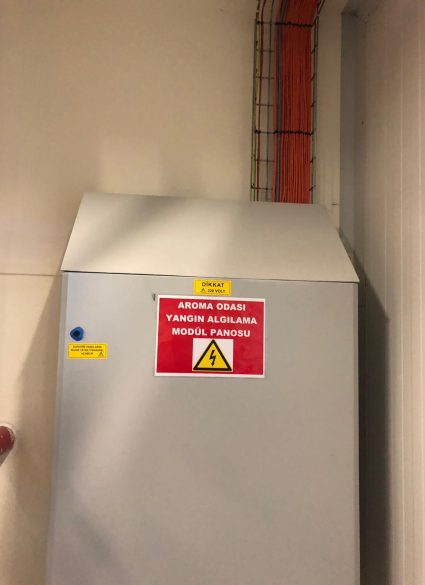

• Yangın Algılama ve İhbar Panosu: Duman ve ısı sensörlerinden gelen verileri işler, alarm sistemlerini tetikler.

• CCTV ve Güvenlik Panosu: Kamera ve geçiş kontrol sistemlerinin veri ve güç yönetimini sağlar.

• Data / Rack Kabinetleri: Bina içi ağ (LAN), telefon ve fiber optik iletişim altyapısını toplar.

• Seslendirme ve Acil Anons Panosu: Acil durumlarda bina içi yönlendirme ve anons yayınlarını yönetir.

Kuvvetli ve Zayıf Akım Panoları Arasındaki Temel Farklar

İki sistem de elektriğe dayanıyor olsa da kullanım amaçları ve teknik gereksinimleri oldukça farklıdır:

Kritik Not: Zayıf akım kabloları, kuvvetli akım kablolarından yayılan elektromanyetik alandan etkilenebilir. Bu nedenle her iki sistemin panoları ve kablo tavaları projede belirli bir mesafeyle ayrılmalı veya parazit önleyici korumalar kullanılmalıdır.

Pano Seçimi ve Montajında Dikkat Edilmesi Gerekenler

Projenizde uzun ömürlü ve sorunsuz bir elektrik altyapısı kurmak istiyorsanız şu standartlara dikkat etmelisiniz:

1. Uluslararası Standartlara Uygunluk: Panoların IEC 61439 gibi uluslararası tip test standartlarına uygun üretilmiş olması hayati önem taşır.

2. IP Koruma Sınıfı: Panonun kurulacağı ortama uygun toz ve su korumasına (örneğin bina içi için IP31/IP41, dış mekan veya nemli alanlar için IP55/IP66) sahip olması gerekir.

3. Isıl Yönetim ve Havalandırma: Özellikle kuvvetli akım ve MCC panolarında oluşan ısının tahliyesi için fan veya klima sistemleri planlanmalıdır.

4. Genişleme Payı: Panoların içinde gelecekte eklenebilecek yeni şalterler veya modüller için en az %20-%30 boş alan (rezerve) bırakılmalıdır.

Doğru tasarlanmış bir pano altyapısı, işletmenizi olası yangın ve arıza risklerinden korurken enerji maliyetlerinizi de optimize eder. İhtiyacınıza en uygun kuvvetli ve zayıf akım pano çözümleri, projeksiyon ve montaj süreçleri hakkında profesyonel destek almak için uzman ekibimizle iletişime geçebilirsiniz.
