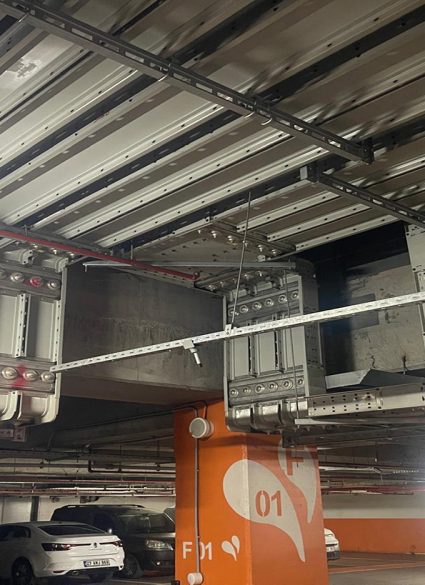

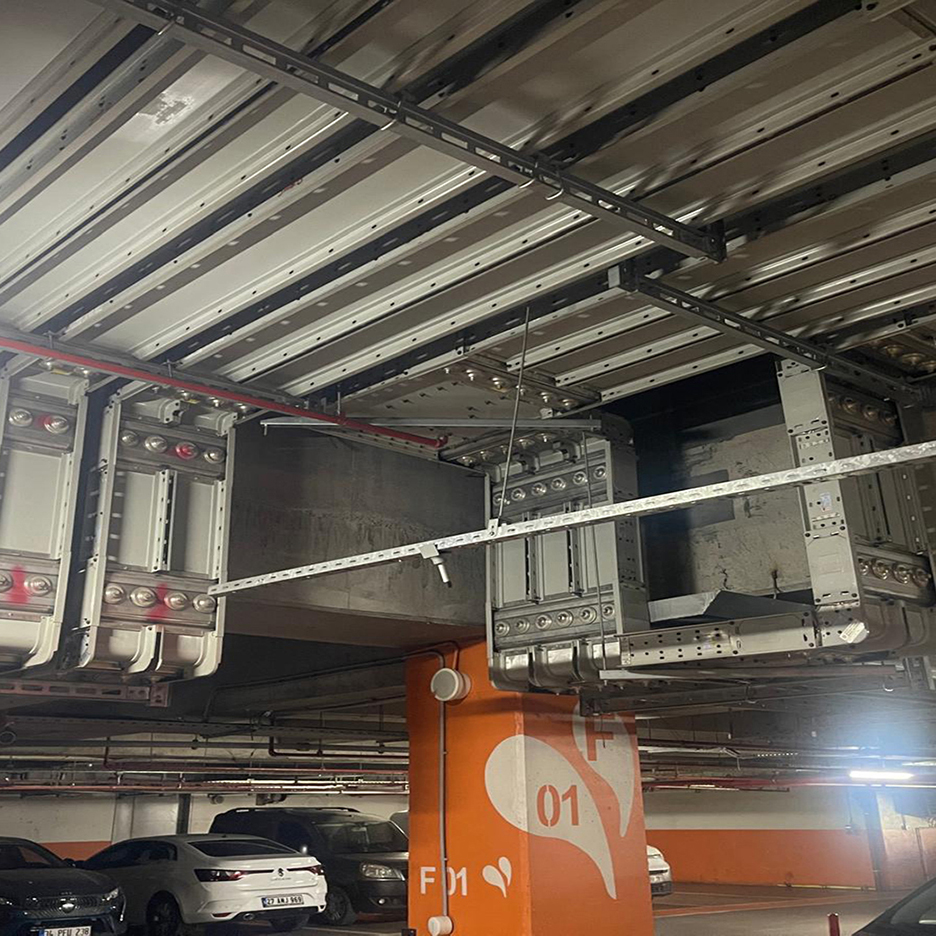

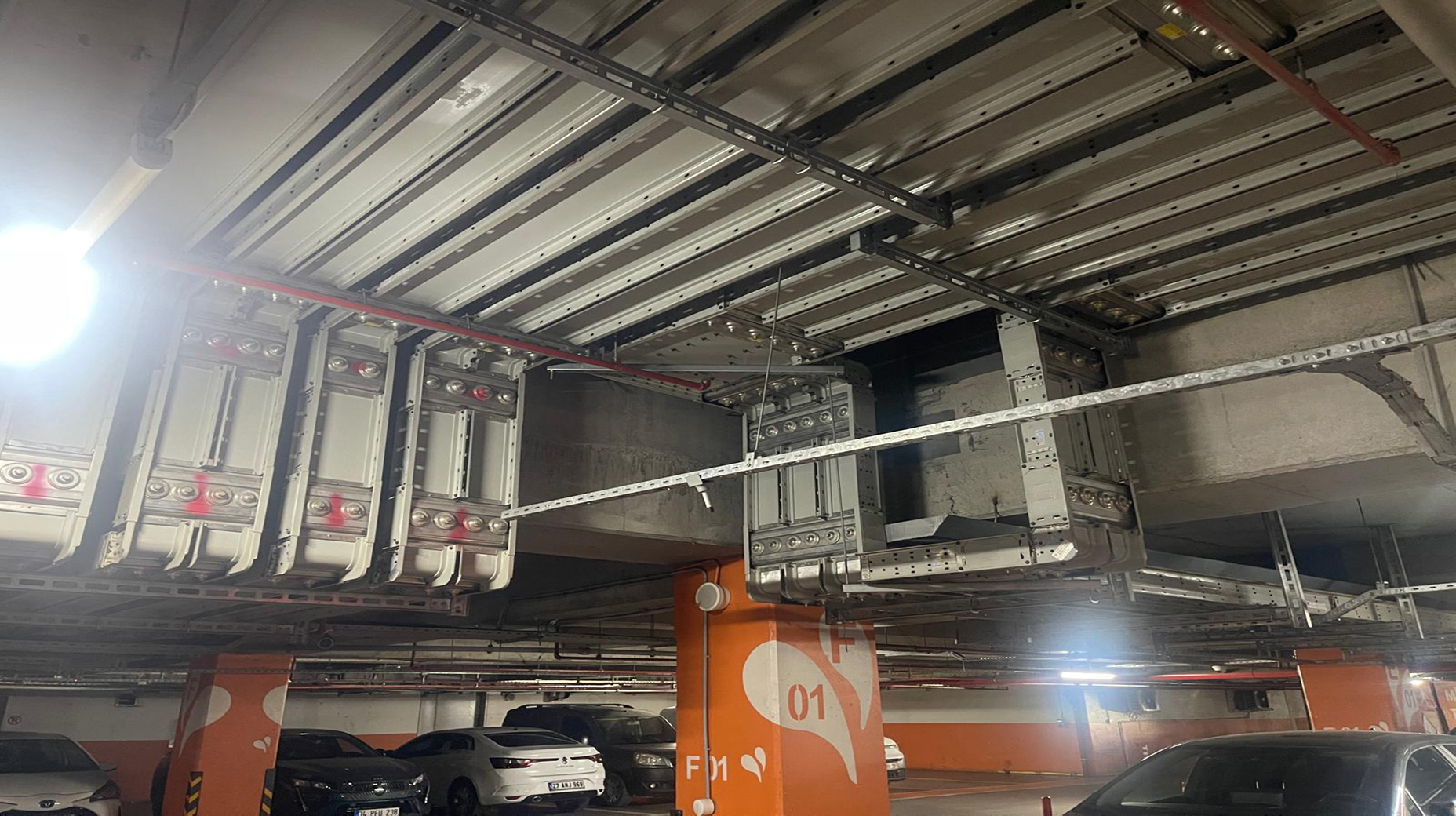

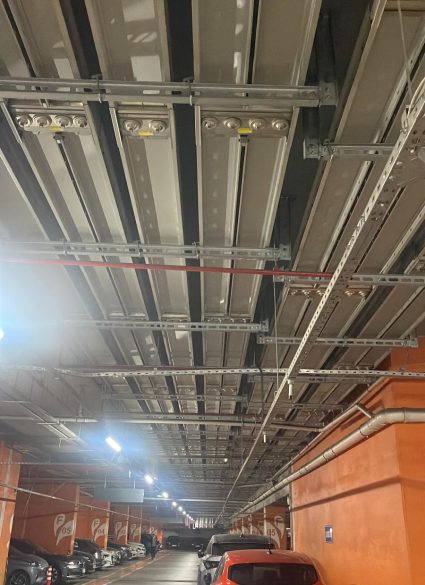

Busbar Tesisatı

Busbar sistemleri, modern endüstriyel tesislerde ve büyük yapılarda elektrik enerjisini güvenli, esnek ve kayıpsız dağıtmanın en pratik yoludur.

Busbar Tesisatı Nedir? Modern Yapılarda Güvenli Elektrik Dağıtımı

Endüstriyel tesislerden alışveriş merkezlerine, veri merkezlerinden yüksek katlı binalara kadar modern yapılarda elektrik enerjisinin güvenli ve kesintisiz iletilmesi hayati önem taşır. Geleneksel kablolu tesisat çözümlerinin ağır, karmaşık ve esneklikten uzak yapısına alternatif olarak geliştirilen busbar tesisatı, günümüzün en güvenilir elektrik dağıtım yöntemlerinden biridir.

Aşağıda, busbar sistemlerinin çalışma prensiplerinden avantajlarına ve kullanım alanlarına kadar bilmeniz gereken tüm detayları bulabilirsiniz.

Busbar Tesisatı Nedir ve Nasıl Çalışır?

Busbar tesisatı; yüksek akım taşıma kapasitesine sahip alüminyum veya bakır iletkenlerin, izole edilerek metal bir gövde (kanal) içerisine yerleştirilmesiyle oluşturulan prefabricated (ön üretimli) bir enerji dağıtım sistemidir.

Kablolu sistemlerde her makine veya pano için ayrı hat çekilmesi gerekirken, busbar tesisatında enerji ana hat boyunca modüler kanallarla taşınır. Hat üzerinde yer alan çıkış noktalarından (tap-off kutuları) enerji almak son derece basittir.

Busbar Sistemlerinin Temel Bileşenleri

• İletkenler: Elektrik akımını taşıyan yüksek iletkenlikli bakır veya alüminyum çubuklar.

• İzolasyon Malzemeleri: İletkenler arasındaki kısa devreyi önleyen yüksek ısı dayanımlı yalıtkan katmanlar.

• Dış Gövde: Darbelere ve çevre şartlarına karşı koruma sağlayan galvanizli sac veya alüminyum profil gövde.

• Çıkış Kutuları (Tap-Off): Busbar hattından istenilen noktada enerji çekilmesini sağlayan tak-çıkar modüller.

Busbar Tesisatının Avantajları Nelerdir?

Busbar sistemleri hem ilk kurulum aşamasında hem de işletme sürecinde ciddi teknik ve ekonomik avantajlar sunar:

1. Esneklik ve Modüler Yapı: Fabrikada makinelerin yeri değiştiğinde veya yeni bir üretim hattı eklendiğinde, enerjiyi kesmeye gerek kalmadan çıkış kutusunun yeri dakikalar içinde değiştirilebilir.

2. Yüksek Yangın Güvenliği: Kablo demetleri yangın anında zehirli gaz salınımı yapabilir ve yangını taşıyabilir. Busbar gövdeleri ise halojensiz (HFFR) yapısı ve yangın bariyerleri sayesinde yangın yayılımını engeller.

3. Düşük Gerilim Düşümü: Yüksek akımlarda kablolara kıyasla çok daha düşük direnç ve gerilim düşümü sergileyerek enerji verimliliğini artırır.

4. Hızlı ve Kolay Montaj: İşçilik sürelerini %50’ye varan oranlarda azaltır. Karmaşık kablo kanalları ve bağlantı elemanları yerine modüler ek parçalarıyla hızlıca kurulur.

5. Estetik ve Yer Tasarrufu: Binalarda ve şaftlarda devasa kablo demetlerinin oluşturduğu kirliliği ortadan kaldırır, minimum alan kaplar.

Busbar mı, Kablo Tesisatı mı?

Projelerde karar verirken karşılaştırılan temel özellikler şunlardır:

Busbar Tesisatı Hangi Alanlarda Kullanılır?

Busbar sistemleri akım ihtiyacına göre Aydınlatma (25A – 63A), Ara Güç (100A – 800A) ve Büyük Güç (800A – 6000A+) gibi farklı seviyelerde üretilir.

• Endüstriyel Tesisler ve Fabrikalar: Makine yerleşimlerinin sık değiştiği üretim alanları.

• Veri Merkezleri (Data Center): Kesintisiz ve esnek güç dağıtımının hayati olduğu sunucu odaları.

• Yüksek Katlı Binalar ve AVM’ler: Dikey şaft boyunca enerjinin katlara dağıtılması.

• Hastaneler ve Havalimanları: Güvenilirliğin kritik olduğu kamu binaları.

Sistem seçimi yapılırken tesisin çekebileceği maksimum güç, ortam sıcaklığı, IP koruma sınıfı ve fiziksel güzergâh detaylıca analiz edilmelidir.
