Atex Alanı Exproof Tesisatı

Öne Çıkanlar 4.8

Endüstriyel tesislerde güvenlik denildiğinde ilk akla gelen konulardan biri, patlama riski taşıyan ortamlardır. Kimya, petrol, gıda, ilaç veya tekstil gibi sektörlerde üretimin doğası gereği ortaya çıkan gaz, buhar veya tozlar, en ufak bir kıvılcımla büyük felaketlere yol açabilir.

İşte bu noktada devreye ATEX ve Exproof (Patlamaya Karşı Korumalı) sistemler girer. Peki, ATEX alanı nedir ve Exproof tesisatı kurulurken nelere dikkat edilmelidir? Gelip birlikte inceleyelim.

1. ATEX Alanı (Tehlikeli Bölge) Nedir?

ATEX, Fransızca “Appareils destinés à être utilisés en ATmosphères EXplosibles” ifadesinden türetilmiş olup, Avrupa Birliği’nin patlayıcı ortamlarla ilgili direktiflerini temsil eder.

Bir tesiste yanıcı gaz, buhar, sis veya tozların havayla karışarak patlayıcı bir atmosfer oluşturma ihtimali olan bölgeler ATEX Alanı veya Ex-Zone (Bölge) olarak adlandırılır.

Tehlikeli Bölgelerin (Zone) Sınıflandırılması

Tesislerde güvenlik önlemlerini doğru belirlemek için alanlar patlama riskinin sıklığına ve süresine göre sınıflandırılır:

Bölge (Zone)	Gaz / Buhar Ortamı	Toz Ortamı	Risk Sıklığı
Zone 0 / 20	Zone 0	Zone 20	Sürekli veya uzun süreli patlama riski var.
Zone 1 / 21	Zone 1	Zone 21	Normal çalışma şartlarında patlama oluşma ihtimali yüksek.
Zone 2 / 22	Zone 2	Zone 22	Normal şartlarda patlama ihtimali düşük, olsa bile çok kısa sürer.

2. Exproof Tesisat Nedir ve Neden Hayatidir?

Exproof (Explosion-Proof), patlamaya dayanıklı veya patlamayı önleyici anlamına gelir. Ancak sanılanın aksine “Exproof ekipman asla patlamaz” demek değildir.

Exproof bir ekipman veya tesisat:

Kendi içinde oluşabilecek bir ark veya kıvılcımın dışarıdaki patlayıcı gaz/toz bulutuna ulaşmasını engeller.
Olası bir iç patlamayı kendi muhafazası (enclosure) içinde hapseder.
Yüzey sıcaklığını, etraftaki gazın tutuşma sıcaklığının altında tutar.

Standart bir elektrik tesisatı, şalterlerin açılıp kapanması sırasında oluşan ufak arklar veya ısınan kablolar nedeniyle bir ATEX alanında devasa bir patlamayı tetikleyebilir. Exproof tesisat, bu riski sıfırlamak için tasarlanır.

3. Exproof Tesisatı Kurulurken Dikkat Edilmesi Gerekenler

Exproof elektrik ve otomasyon tesisatı, standart uygulamalardan çok farklı uzmanlık ve hassasiyet gerektirir. İşte kritik noktalar:

Ekipman ve Sertifikasyon Seçimi

Tesisatta kullanılacak armatürler, buatlar, kablo rakorları ve panolar mutlaka ATEX Sertifikalı olmalıdır. Ekipman üzerindeki “Ex” işareti, ürünün hangi koruma tipine (örneğin Ex-d, Ex-e, Ex-i) ve hangi Zone bölgesine uygun olduğunu gösterir.

Doğru Kablo ve Kablo Girişleri (Rakorlar)

Exproof tesisatta sıradan kablo rakorları kullanılamaz. Exproof kablo rakorları (barrier gland veya ex-d/ex-e uygunlukta) tercih edilmelidir.
Kabloların mekanik darbelere, kimyasallara ve yüksek sıcaklığa dayanıklı olması gerekir. Zarar görmüş bir kablo izolasyonu, tüm sistemi risk altına sokar.

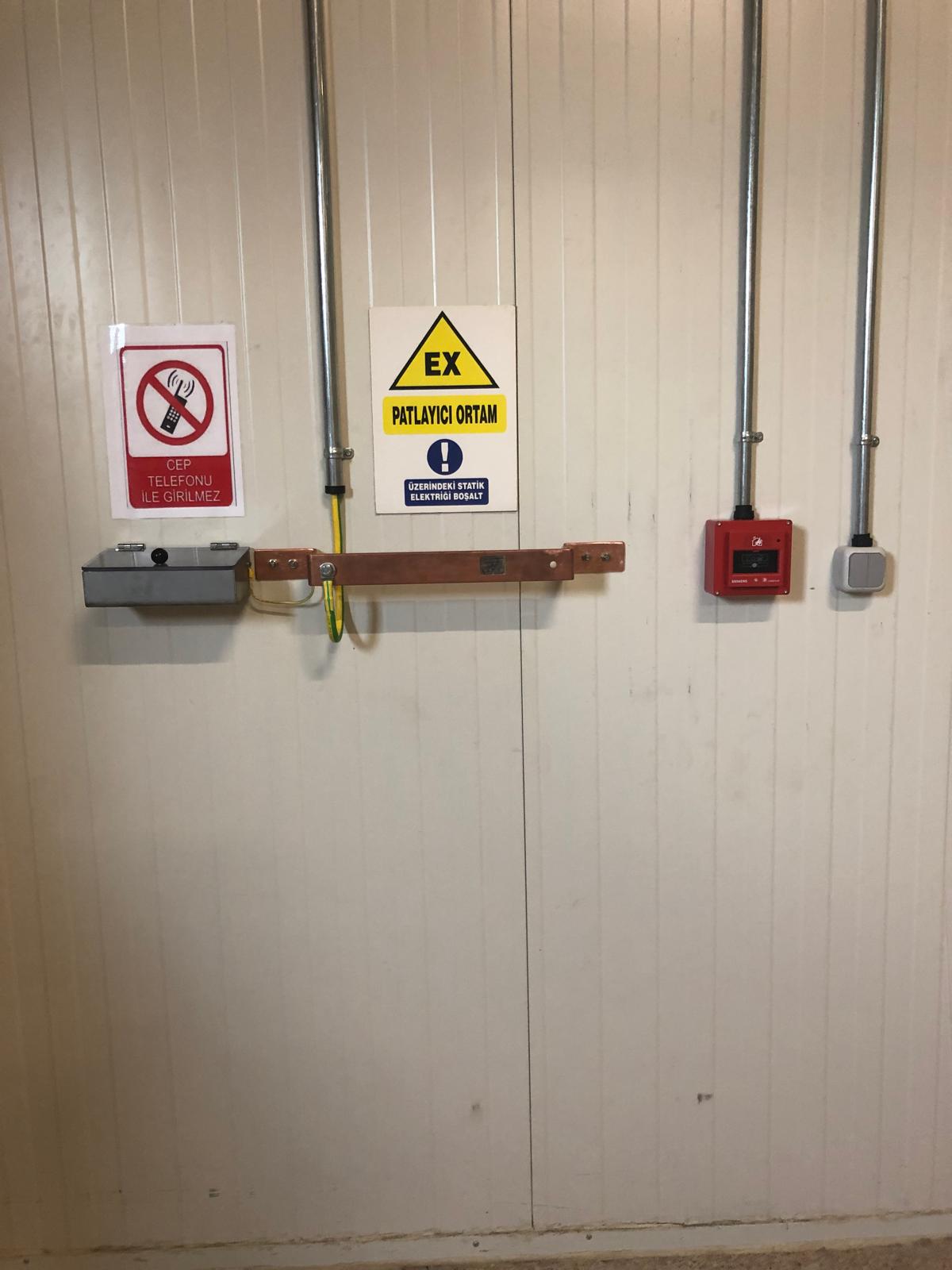

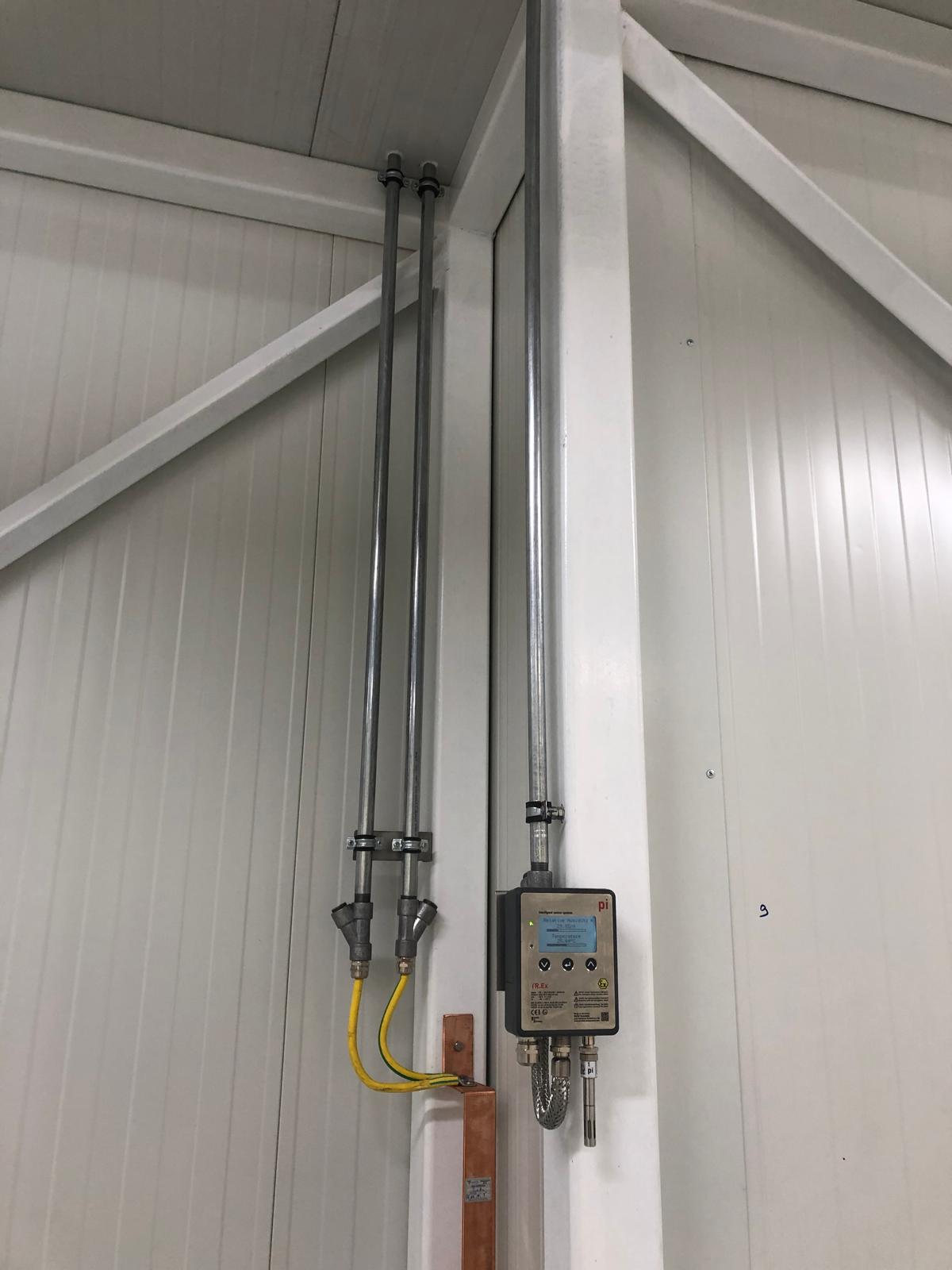

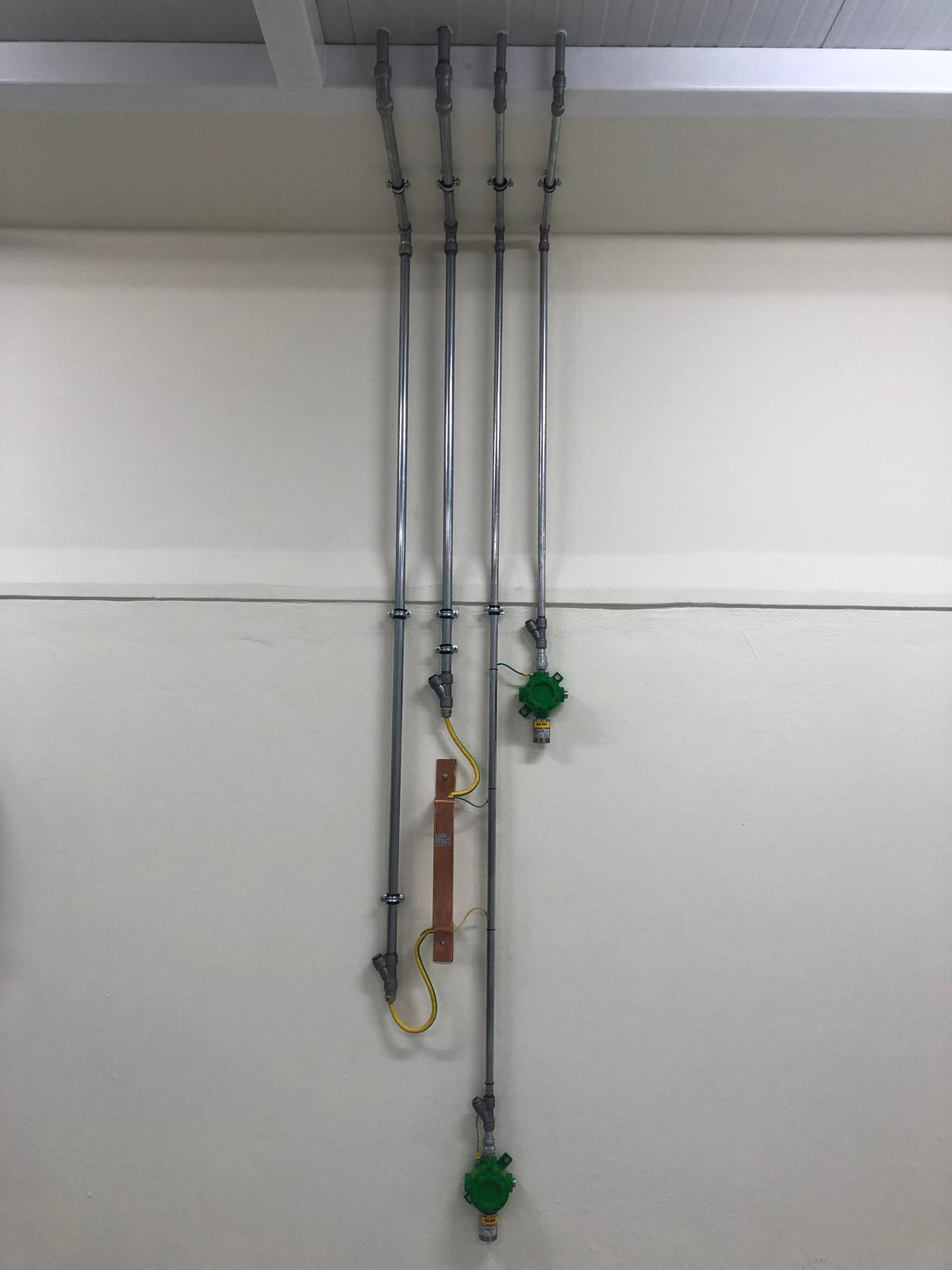

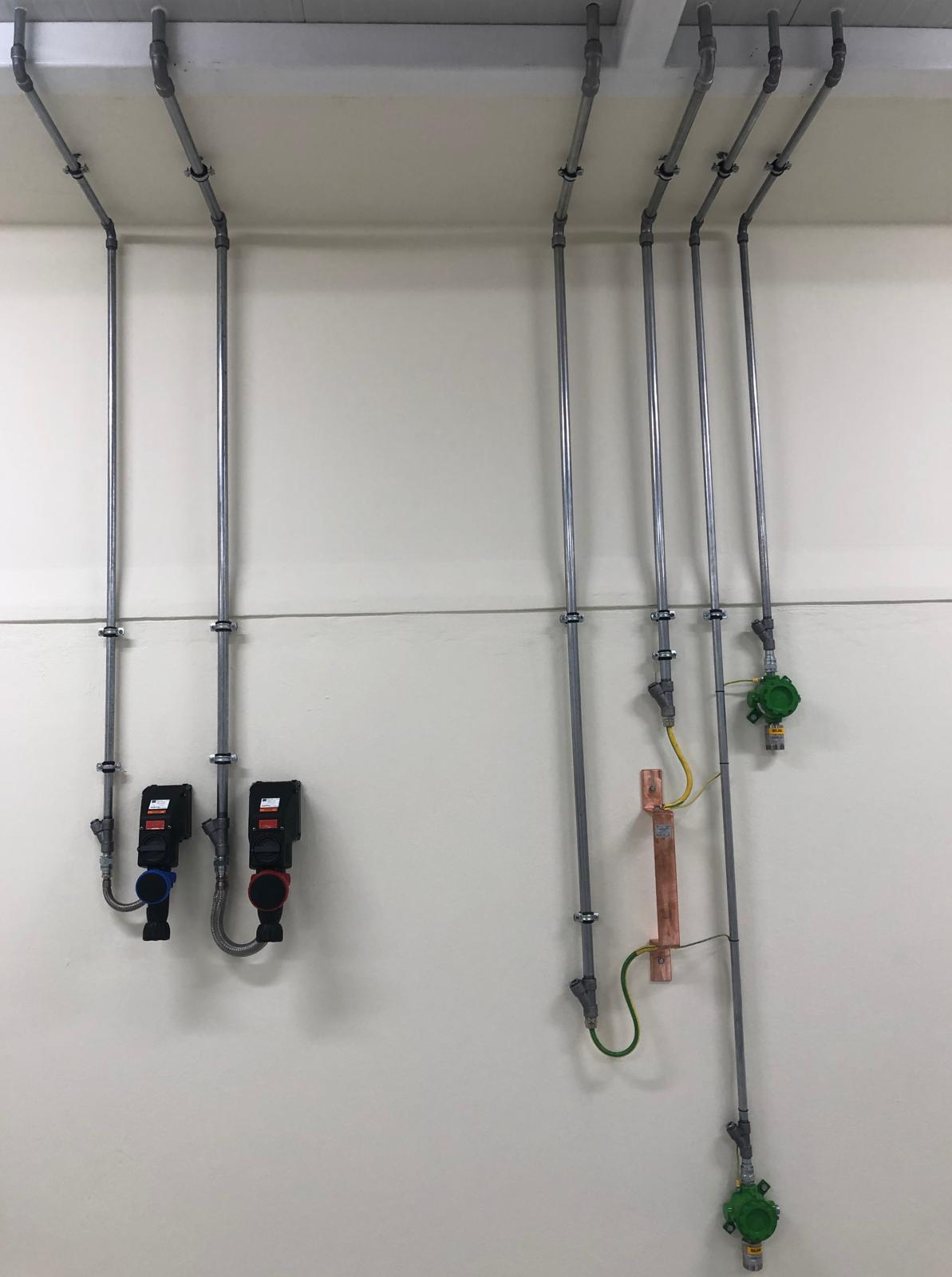

Topraklama ve Statik Elektrik Önlemleri

Statik elektrik, Ex alanlardaki en gizli tehlikelerden biridir.

Önemli Not: Tüm Exproof ekipmanlar, metal borular ve taşıyıcı tavalar potansiyel dengeleme (eş potansiyel) bara sistemine bağlanmalı ve kusursuz bir topraklama altyapısı oluşturulmalıdır.

Sızdırmazlık ve İzolasyon

Gaz veya tozun pano ve buat içlerine sızmasını engellemek için contaların ve bağlantı elemanlarının IP (Ingress Protection) koruma seviyelerinin (genellikle IP65 ve üzeri) doğru seçilmesi hayati önem taşır.

4. Exproof Tesisatın Periyodik Bakımı ve Denetimi

Exproof tesisat bir kez kurulup unutulacak bir sistem değildir. Zamana, korozyona veya hatalı müdahalelere bağlı olarak koruma özelliğini yitirebilir.

Yetkisiz Müdahale Yapılmamalı: Exproof bir buatın cıvatasının eksik sıkılması bile cihazın Exproof özelliğini kaybetmesine neden olur.
Düzenli Görsel ve Detaylı Muayene: İş Sağlığı ve Güvenliği (İSG) mevzuatları uyarınca, ATEX alanlarındaki tesisatlar standartlara uygun şekilde (EN 60079-17) belirli aralıklarla uzman ekiplerce denetlenmelidir.

Güvenliği Şansa Bırakmayın!

ATEX alanlarında uygulanacak Exproof tesisatlar, sadece yasal bir zorunluluk değil; çalışanların can güvenliğini ve işletmenin sürdürülebilirliğini koruyan en temel yatırımdır. Mühendislik hesaplamalarından ekipman seçimine, montajdan bakıma kadar tüm süreçlerin sertifikalı ve deneyimli uzmanlar tarafından yürütülmesi gerekir.

Tesisinizdeki ATEX alanlarının tespiti, Exproof elektrik altyapısı projelendirmesi ve sertifikalı montaj hizmetlerimiz hakkında detaylı bilgi almak için bizimle iletişime geçebilirsiniz.
